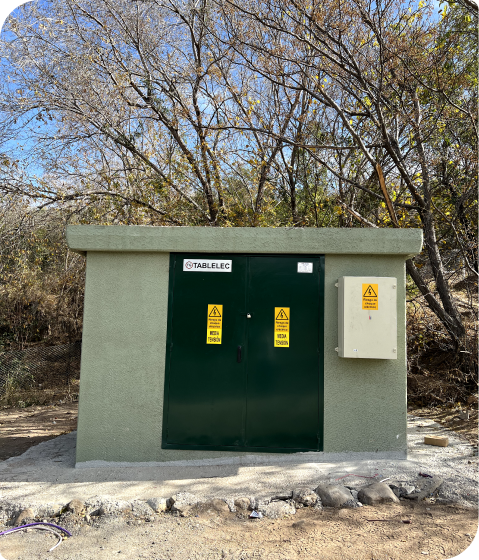

Un Centro Compacto de Maniobra y Medición (CCMM) es una instalación eléctrica que integra en un solo conjunto todos los elementos necesarios para la medición, protección, control y maniobra de la energía eléctrica en una red de distribución, de maniobra interna.
Estos centros están diseñados para facilitar la operación y el mantenimiento de sistemas eléctricos de media tensión en áreas urbanas y suburbanas.
Las principales funciones y componentes de un CCMM incluyen:
- Seccionadores: Permiten aislar secciones específicas del sistema eléctrico para operaciones de mantenimiento o en caso de emergencia.
- Interruptores de protección: Protegen el sistema eléctrico contra sobrecargas y cortocircuitos, desconectando automáticamente la corriente en caso de que se detecte una anomalía.
- Transformadores de corriente y tensión: Se utilizan para medir la corriente y la tensión en el sistema eléctrico, proporcionando datos precisos para el control y la gestión de la energía.
- Dispositivos de medida y control: Incluyen medidores de energía eléctrica, relés de protección, sistemas de comunicación y otros equipos que permiten monitorear y controlar el flujo de energía en el sistema.
Es una solución eficiente y conveniente para la gestión de la energía eléctrica en áreas urbanas y suburbanas, ofreciendo ventajas en términos de espacio, instalación, mantenimiento, seguridad y fiabilidad.
Ventajas de un centro compacto de medición y maniobra incluyen
01
Espacio reducido: Al integrar todos los componentes en un solo conjunto, los CCMM ocupan menos espacio en comparación con las instalaciones convencionales, lo que los hace ideales para áreas urbanas densamente pobladas donde el espacio es limitado.
Instalación y mantenimiento simplificados: La integración de todos los elementos en una sola unidad facilita la instalación y el mantenimiento del sistema eléctrico, reduciendo los tiempos de instalación y los costos asociados.
02
Mayor seguridad: Al concentrar todos los componentes en un único conjunto, se reducen los riesgos asociados con las operaciones de mantenimiento y reparación, lo que contribuye a mejorar la seguridad de los trabajadores y del público en general.
03
Mayor fiabilidad: Los CCMM están diseñados para cumplir con estándares de calidad y seguridad, lo que garantiza un funcionamiento confiable y continuo del sistema eléctrico.
04
Fabricación
Los centros compactos de transformación cuentan con una envolvente prefabricada de hormigón armado, con una resistencia mínima a la compresión de 250 kg/cm² (a los 28 días de fraguado), formada por un bloque principal que incluye el piso y las paredes. Un techo desmontable, que se completa con cáncamos de izaje, completa la estructura.
La armadura de la estructura está compuesta por varias mallas de hierro electrosoldadas entre sí, garantizando su continuidad eléctrica y formando una superficie equipotencial.
Los centros compactos de transformación tienen un acabado liso revestido con pintura base de poliuretano, proporcionando una gran protección contra elementos químicos y un excelente aislamiento eléctrico e impermeabilización.
