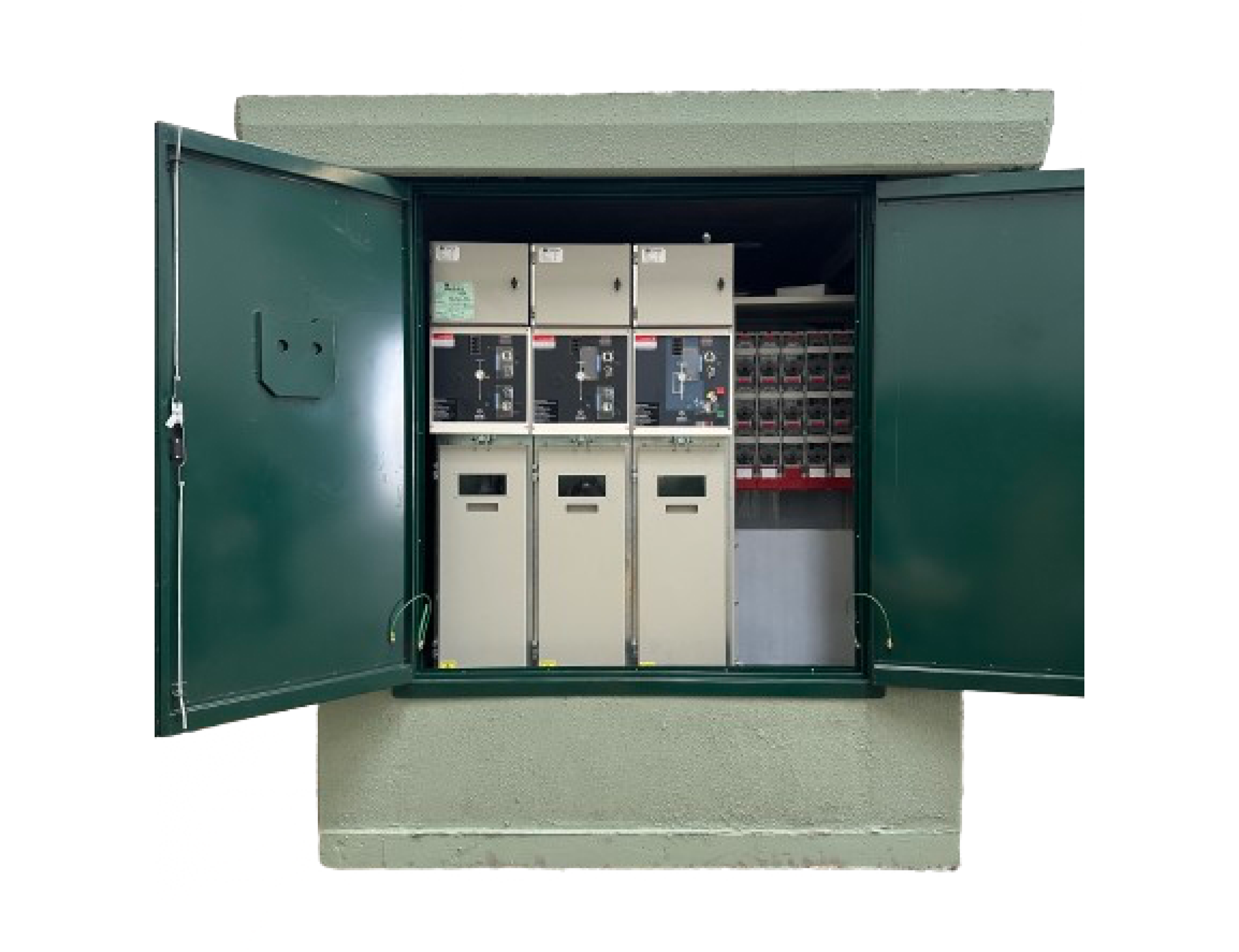

Los Centros Compactos de Transformación CCT-H-TABLELEC han sido construidos para su utilización en redes de distribución de energía de media y baja tensión.
Estos centros están construidos con un envolvente prefabricado de hormigón del tipo monobloque de pequeño tamaño que alberga en su interior un módulo autoportante de transformación.
Este módulo incluye:
- Celdas en sistemas con aislamiento integral SF6, destinadas a maniobra y protección.
- Un transformador de potencia del tipo llenado integral, con cableado tanto de Media Tensión como de Baja Tensión.
- Un tablero eléctrico de Baja Tensión con su sistema de protección correspondiente y sus dispositivos de comando.
- Sistema de conductores de Media Tensión y Baja Tensión para conectar las celdas y el tablero eléctrico de Baja Tensión al transformador.
- Sistema de iluminación interior protegida.
- Sistema de puesta a tierra de servicio y seguridad (en las celdas, en el tablero de Baja Tensión y en el perímetro).
Nota: Su diseño y configuración pueden variar a pedido del cliente para su proyecto
Fabricación
Los centros compactos de transformación cuentan con una envolvente prefabricada de hormigón armado, con una resistencia mínima a la compresión de 250 kg/cm² (a los 28 días de fraguado), formada por un bloque principal que incluye el piso y las paredes. Un techo desmontable, que se completa con cáncamos de izaje, completa la estructura.
La armadura de la estructura está compuesta por varias mallas de hierro electrosoldadas entre sí, garantizando su continuidad eléctrica y formando una superficie equipotencial.
Los centros compactos de transformación tienen un acabado liso revestido con pintura base de poliuretano, proporcionando una gran protección contra elementos químicos y un excelente aislamiento eléctrico e impermeabilización.
Ventajas de instalar los centros compactos de transformación
CCT-H-TABLELEC
01
Reducción del impacto ambiental, visual y sonoro.
Altos niveles de seguridad frente a posibles contactos directos accidentales de personas.
02
Instalación rápida y sencilla, limitada a la colocación del edificio en la excavación nivelada y a la posterior conexión del cableado de alimentación.
03
Posibilidad de cambio rápido y cómodo del equipamiento eléctrico sin necesidad de medios especiales.
04
